Der vom Chemnitzer Werkzeugmaschinenhersteller Niles-Simmons und Werkzeughersteller Mapal entwickelte Prozess zur Komplettbearbeitung von Statorgehäusen für Elektromotoren in Fahrzeugen ist in der Serienfertigung angekommen.
Die beiden Hersteller hatten vor kurzem in einem Entwicklungsprojekt demonstriert, dass auf einer Pick-Up-Drehmaschine eine wirtschaftliche und hochpräzise Produktion von Statorgehäusen möglich ist. Die dünnwandigen Aluminiumbauteile werden für den Antrieb in Elektrofahrzeugen benötigt. Sie sind auf der Außenseite mit Rippen für den Kühlkreislauf versehen und werden in die größeren Motorgehäuse eingebaut.
War während der Entwicklung bei Niles-Simmons noch mit einer dafür umgebauten modularen Drehmaschine gearbeitet worden, so kam nun eine eigens für die Statorfertigung konzipierte Maschine auf den Markt. Die Entwicklungsbasis bildete das Vertikalbearbeitungszentrum der Marke Rasoma, welche genau wie Niles-Simmons eine Marke der NSH Group ist.
Beide Marken sind gemeinsam in der NSH Group Tochterunternehmung NSH Technology organisiert und haben die Entwicklung gemeinsam vorangetrieben. Die Bezeichnung Rasoma DZS 400-2 indiziert, dass sie mit zwei Werkstückspindeln arbeitet.
Für den Einsatz in der Serienfertigung wurde die Maschine an den Seiten mit einem Pickup-Bereich für die Rohteile und einem Dropdown-Bereich für die fertigen Teile versehen. Zu- und Abfuhr der Bauteile erfolgt über Transportbänder. Bei manueller Bestückung kann über die Automation ein Puffer von zehn bis zu 20 Bauteilen genutzt werden. So ist das Bedienen mehrerer Anlagen möglich, während der Mitarbeiter fertigungsbegleitend anderen Prozessen nachgehen kann.
„Wir haben damit standardmäßig eine einfachste Automatisierung realisiert, für die keine Roboter oder Absperrungen an der Maschine benötigt werden. Der Bediener kann die Teile direkt auf ein Palettenband legen“, erläutert Thomas Lötzsch, Sales Manager bei NSH Technology. Eine vollautomatisierte Werkstückbe- und -entladung mehrerer Maschinen mit einem zentralen Fördersystem ist optional möglich. Die Maschine lässt sich leicht in eine bestehende Produktionsumgebung integrieren, wozu auch das relativ kompakte Aufstellmaß von 7,50×2,60m beiträgt. Die Grundlage für die Gestaltung der Rasoma DZS 400-2 war in Zusammenarbeit mit LTH Castings entstanden, einem Partner mit langer Erfahrung im Bereich Gießen und Spezialist für die Zerspanung komplexer, hochwertiger und dünnwandiger Komponenten aus Druckguss-Aluminium. Die Ausgestaltung berücksichtigte so direkt Praxiserfahrungen und Anforderungen von Anwendern.
Komplettbearbeitung in zwei Aufspannungen

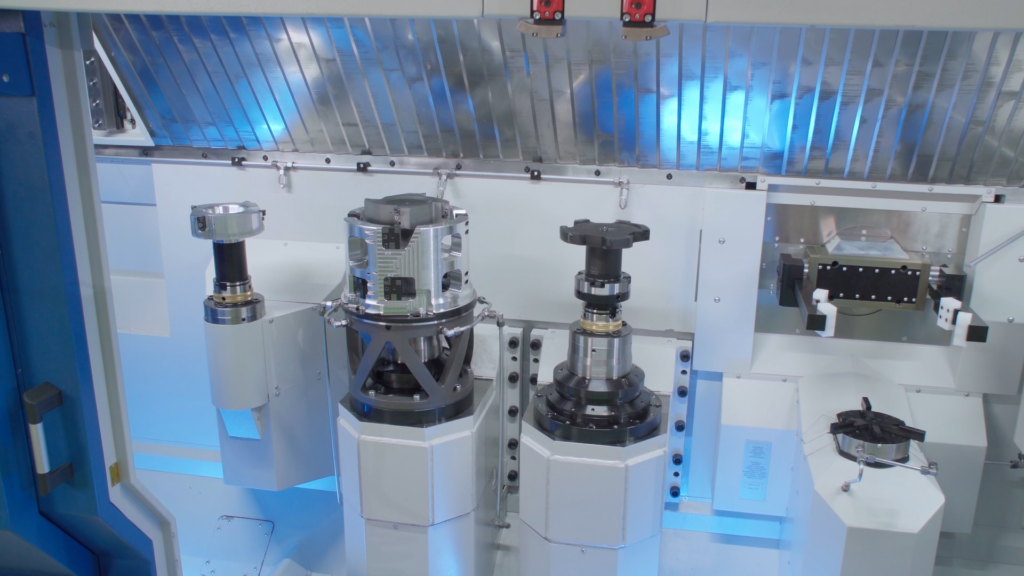

Zwischen Pickup und Dropdown erfolgt die Komplettbearbeitung der Bauteile auf der Vertikalmaschine in zwei Aufspannungen. Von oben nimmt ein Spannmittel das Werkstück zunächst auf und fährt es nacheinander an verschiedene Bearbeitungsstationen in der Maschine. Auf einer Umspannstation im Arbeitsraum wird das Teil um 180° gedreht und von der zweiten Werkstückspindel für die Fertigbearbeitung aufgenommen. Während der zweiten Aufspannung beginnt parallel an der ersten Aufnahme die Bearbeitung des nächsten Bauteils.

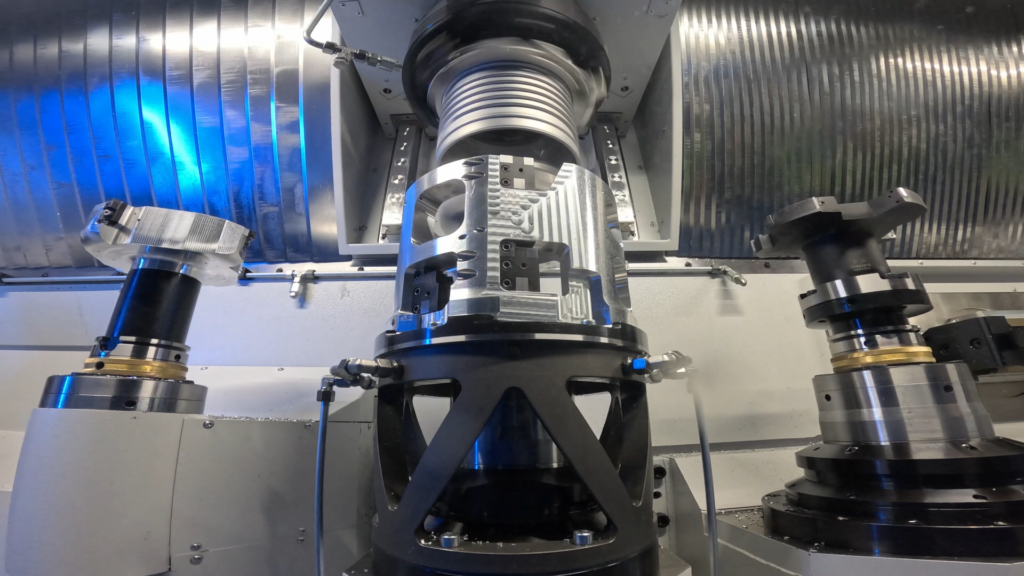

Wie auf einer Transferstraße im Kleinformat reihen sich die Bearbeitungsschritte aneinander. Der Prozess beginnt mit dem Vorschruppen der verschiedenen Innendurchmesser des Bauteils. Dabei steht das Werkzeug still und das Werkstück dreht sich. „Die Zerspanung mit einem vierschneidigen ISO-Aufbohrwerkzeug auf einer HSK-A 100 Spindel benötigt gegenüber dem herkömmlichen Drehen mit einer Schneide nur ein Viertel der Hauptzeit“, sagt André Ranke, Gebietsverkaufsleiter Mapal. Äußerst effizient ist auch der nächste Bearbeitungsschritt, bei dem das rotierende Statorgehäuse innen und außen gleichzeitig mit jeweils vier Schneiden bearbeitet wird. Das Innenwerkzeug rotiert ebenfalls. Durch die Differenz der Werkzeugdrehzahl zur Werkstückdrehzahl ergibt sich die Schnittgeschwindigkeit an den inneren Schneiden. Das glockenförmige Außenwerkzeug steht still. Zur Bearbeitung wird das Bauteil in den Spalt zwischen Innen- und Außenwerkzeug gefahren. Dieses patentierte Verfahren reduziert auftretende Kräfte am Spannmittel. Um die dünnwandigen Bauteile präzise zu bearbeiten, kann so auf ein aufwändiges Werkstückspannmittel mit Schwingungsdämpfung verzichtet werden. „Bei der Werkzeugauslegung wurde besonderes Augenmerk auf das große Spanvolumen und die großen aufkommenden Kräfte gelegt, da untypischerweise am Innen- und Außendurchmesser gleichzeitig bearbeitet wird“, erläutert Michael Kucher, Component Manager E-Mobility bei Mapal.
Bei der Fertigbearbeitung ist nur das Feinbohrwerkzeug angetrieben, während das Bauteil stillsteht. Damit wird verhindert, dass durch nicht rotationssymmetrische Werkstückformen Unwuchten im Material entstehen und sich negativ auswirken. Danach wird das Werkstück in der Maschine umgespannt und jener äußere Bereich bearbeitet, der zuvor im Flanschbereich gespannt war. Die Umspannstation kann dabei noch für einen weiteren Zweck genutzt werden: Das Werkstück wird hier vor dem Feinbohren zum Entspannen des Materials abgelegt. Die Maschine weist zusätzlich zwei Werkzeugrevolver für angetriebene Werkzeuge auf, die nach Bauteilanforderung weitere Bearbeitungen ausführen.
Zu den ersten Anwendern des Serienprozesses für die Statorfertigung auf der Rasoma DZS 400-2 gehört die LTH Castings in Slowenien. Der Automobilzulieferer stellt Komponenten für unterschiedliche Fahrzeugmodelle her. Bei der Fertigung von Statorgehäusen ist dabei die Flexibilität der Rasoma DZS 400-2 hilfreich, bei der nur Spannmittel und Werkzeuge umgerüstet werden müssen. „Mit einem einzigen System und unter Anwendung des neuen Prozesses wurde herstellerspezifisch sowohl in Quantität als auch Qualität eine Optimallösung entwickelt und zur Serienreife gebracht“, erläutert André Ranke. Die Produktion von Statorgehäusen ist damit bis zu einem Durchmesser von 500mm und einer Bauteillänge von 500mm möglich.
